行业应用

锂离子电池电解液中阴离子的测定

六氟磷酸锂（LiPF6）、双氟磺酰亚胺锂（LiFSI）、二氟磷酸锂（LiPO2F2）是锂离子电池电解液的常用锂盐。其中 LiPF6 为第一代锂盐，至今仍在广泛使用；LiFSI 由于具有稳定性高、低温性能优异、水解稳定性好和环境更友好等优点，可作为替代六氟磷酸锂的下一代二次锂离子电池电解质锂盐；LiPO2F2 可在正负极表面成膜，显著改善高镍以及高电压材料的性能，可提高电池的循环性能及高温存储性能。

分析柱：SH-G-1+SH-AC-17

流动相：KOH 梯度淋洗

0-9 min，7 mM KOH；

9-20 min，7-25 mM KOH；

20.1-48 min，50 mMKOH；

48.1-55 min，7 mMKOH；

流速：1.0 mL/min

柱温：35℃

抑制器：SHY-A-6

进样体积：25 μL

前处理：准确移取 0.1mL样品（准确记录质量，精确至 0.0001g），加超纯水溶解，定容至100mL，超声提取30min，过0.22μm 滤膜后进样分析，同时空白对照组实验（因样品中存在有机溶剂，不溶于水，超声提取后，浮于水面，可抽取下层水相进样分析）。

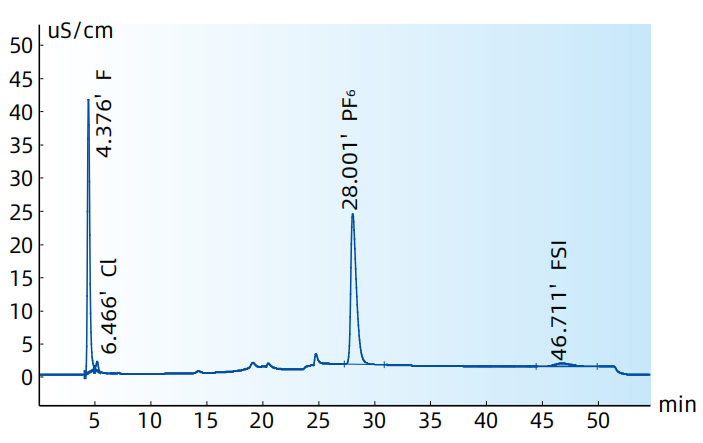

标准品谱图

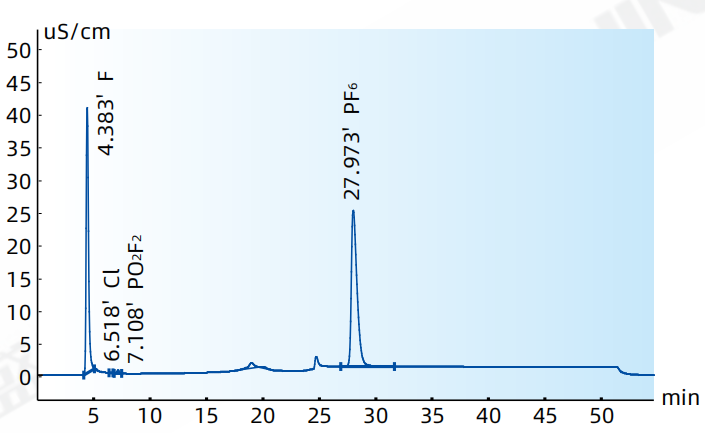

A液中阴离子谱图

A5液中阴离子谱图
